# Iluminación en metrología: su importancia

![](https://www.appscmm.com/hubfs/Portada_blog_42.png)

- enero 8, 2026

![Carlos Mares](https://www.appscmm.com/hubfs/user.jpeg)

[Carlos Mares](https://www.appscmm.com/blog/author/carlos-mares)

En muchos proyectos de medición óptica (visión industrial, multisensor, escaneo estructurado, microscopía, lectura de marcas/códigos), el problema no es la cámara, ni el lente, ni el algoritmo. El problema es más básico: **la escena no está bien “construida”** con luz. La iluminación es el “medio” con el que trabaja el sistema; todo lo demás solo lo registra e interpreta.

Esta idea se resume en un hábito poderoso: en metrología, primero se diseña la iluminación; después se selecciona el sensor. Un enfoque “lighting-first” suele disminuir la variabilidad, estabilizar el GR&R y simplificar el debug en producción.

![sistema_vis](https://www.appscmm.com/hs-fs/hubfs/sistema_vis.png?width=800&height=400&name=sistema_vis.png)

### Importancia de la iluminación

En visión industrial (2D/3D), multisensor, escaneo estructurado, lectura de códigos, microscopía y medición por imagen, **no mides pixeles:** mides transiciones de intensidad (bordes). Si la iluminación no produce bordes nítidos y consistentes, todo lo demás se vuelve frágil.

De hecho, en aplicaciones de visión, la mala iluminación es la causa más común del bajo desempeño, y ni una cámara sofisticada ni software avanzado pueden compensar iluminación inadecuada.

### Lo que “debería” hacer una buena iluminación

Una definición práctica (útil para ingeniería) es:

- **Maximiza el contraste en las características de interés.**
- **Minimiza el contraste en todo lo demás.**
- Y, sobre todo, **mantiene consistencia**: variaciones normales de pieza o acomodo no deberían mover el contraste de la imagen.

### Cómo la iluminación sesga tus resultados

El problema no es solo que “se vea feo”. La luz puede introducir sesgo dimensional (bias) y degradar la repetibilidad:

- Blooming y flare suavizan transiciones y desplazan el ajuste sub-pixel.
- Sombras u oclusión esconden geometría.
- Efectos de polarización cambian reflectancia aparente según orientación.
- Inestabilidad temporal (flicker, drift por calentamiento, PWM) agrega ruido en el tiempo.
- No-uniformidad espacial empuja umbrales locales y “deforma” geometría.

La frase clave aquí es: muchos “problemas de algoritmo” son problemas de fotones.

Nota: **Blooming** y **flare** son dos efectos ópticos/electrónicos que “ensucian” las zonas brillantes en una imagen. En metrología por visión son peligrosos porque mueven la posición aparente del borde (edge) y pueden meter sesgo dimensional.

Mientras que f**licker (parpadeo)** es una variación rápida y periódica de la intensidad de la luz. **Drift por calentamiento (deriva térmica)** es un cambio gradual del brillo o del “color” de la iluminación conforme la lámpara/LED y el driver se calientan. Y por último **PWM (modulación por ancho de pulso)** es un método para regular brillo encendiendo y apagando el LED a alta frecuencia, variando el tiempo “encendido”.

### Piezas brillantes, refractivas o translúcidas.

Según la textura (mate, reflectiva o refractiva) y la forma de la pieza, las decisiones de iluminación cambian qué zonas quedan más brillantes; una mala elección puede causar glare (reflejo directo a la cámara), o dejar detalles en sombra/ocultos.

En piezas “difíciles”, el enfoque iluminación primero, se recomienda contramedidas típicas:

- Darkfield para activar pendientes/relieves y suprimir retorno especular.
- Coaxial + polarización cruzada para controlar glare en planos pulidos.
- Espectro estrecho (narrowband) para estabilizar la respuesta del material.

### Aspectos importantes

![ilumin_obj](https://www.appscmm.com/hs-fs/hubfs/ilumin_obj.png?width=800&height=400&name=ilumin_obj.png)

Si quieres convertir la iluminación en un “sub-sistema controlable”, estos son los aspectos principales:

A. Geometría

Decide cómo debe “aparecer” el elemento:

- Silueta (backlight) para contornos.
- Rasante (darkfield) para textura/relieve/defectos.
- Frontal (brightfield/coaxial) para marcas en planos.

B. Espectro (color / longitud de onda)

Fuentes estables y, si aplica, narrowband. IR/UV cuando el contraste visible es pobre.

C. Intensidad + margen (headroom)

Evita saturación: necesitas bordes “empinados” pero con dinámica disponible para variación de acabado.

D. Polarización

La polarización cruzada es de los “rescates” más potentes en superficies semi-brillo y metales cepillados.

E. Uniformidad y estabilidad temporal

Si la iluminación cambia con el tiempo o no es uniforme, la medición deriva. Este punto es clave para producción.

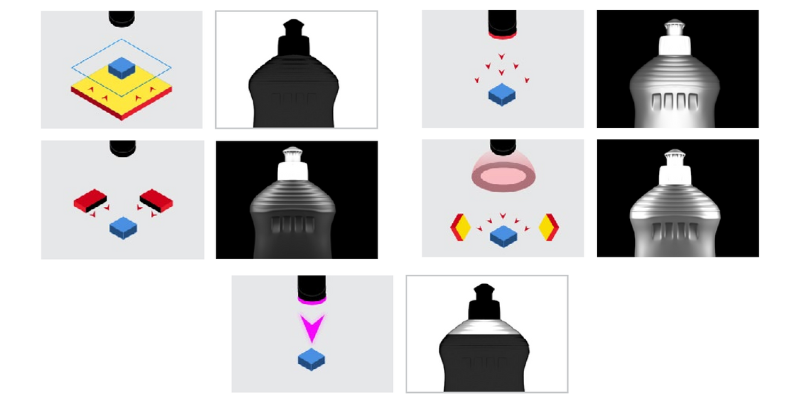

### Tipos de iluminación

![tipo de luz](https://www.appscmm.com/hs-fs/hubfs/tipo%20de%20luz.png?width=800&height=400&name=tipo%20de%20luz.png)

Los tipos más comunes de iluminación son:

Backlighting (contraluz): Luz plana y difusa detrás del objetivo: genera silueta negra con máximo contraste y bordes claros. Ideal para OD/ID, slots, contornos.

Bright field (frontal, full/partial): Ilumina desde arriba para que superficies planas reflejen hacia la cámara. Útil en elementos “planos”, lectura de marcas en ciertos acabados.

Dark field (rasante):  Luz lateral a bajo ángulo: resalta bordes, variaciones de altura, textura y contornos; el fondo tiende a verse oscuro y los features “encienden”.

Diffuse lighting (tipo “día nublado”): Iluminación desde múltiples direcciones para minimizar reflejos confusos en piezas curvas o brillantes; ayuda a crear fondo parejo.

Multicolor / Multispectral: El uso de IR puede ayudar a ver defectos pequeños en imágenes visualmente complejas, diferencias de material y condiciones complicadas.

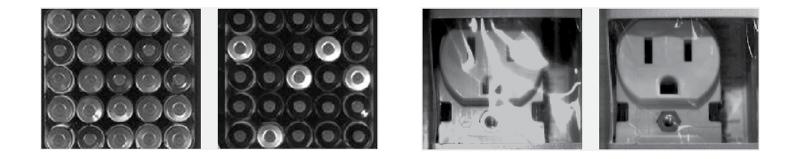

### Filtros: su impacto

![Filtros_luz](https://www.appscmm.com/hs-fs/hubfs/Filtros_luz.png?width=800&height=159&name=Filtros_luz.png)

Los filtros sirven para bloquear luz ambiente indeseada o aumentar contraste, y se pueden destacar tres familias clave:

- Filtros de color (R/G/B): a veces un solo color da mejor contraste que blanco.
- IR/UV: muestran contrastes que no aparecen en visible.
- Polarizadores: reducen glare de reflejos hacia la cámara.

### Integrada vs. externa

Algunas cámaras traen iluminación integrada (útil para uniformidad, especialmente en objetos mate y despliegues simples), pero en muchas aplicaciones se requiere una iluminación separada con experimentación de ángulos y tipos. Además: no existe una configuración universalmente mejor; depende de requisitos, pieza y resultado esperado.

### Flujo de trabajo

Un flujo práctico (muy alineado a lo que propone el enfoque lighting-first) es:

- Define el elemento y la tolerancia (qué borde importa y qué variaciones reales habrá).
- Seleccionar geometrías candidatas y pruébalas en piezas reales.
- Decide espectro y polarización (donde el glare sea amenaza, cross-pol casi siempre paga).
- Pruebas con población real (lotes, turnos, etc.): evalúa estabilidad de borde y falsos rechazos.
- Solo entonces fija óptica/exposición y afina algoritmo.
- Documenta la “receta de luz” (FMEA): posición, drivers, difusores, estado/orientación de polarizadores, etc.

Si algo te llevas de este artículo, que sea esto: **primero diseña la luz y después el resto**. Cuando la iluminación está bien definida, los bordes “se levantan”, los umbrales dejan de “bailar” y tus mediciones reflejan geometría… no reflejos.

Créditos por información e imágenes a [Cognex](http://www.cognex.com).
