# Error de medición: Fixture

![](https://www.appscmm.com/hubfs/PortadaBlog43.png)

- marzo 1, 2026

![Carlos Mares](https://www.appscmm.com/hubfs/user.jpeg)

[Carlos Mares](https://www.appscmm.com/blog/author/carlos-mares)

En metrología, hablando puntualmente en CMM, el fixture no solo “sostiene” la pieza: **define el sistema de alineación de la misma.** Si las condiciones de sujeción o montaje de la pieza cambian, los resultados cambian y generar una fuente de variación que afectara nuestro sistema de medición.

El resultado no depende solo del equipo. Depende del proceso completo: método, operador, software, ambiente y configuración. Cada una de esas partes contribuyen a la incertidumbre de la medición. Y si algo cambia en el fixture cambia (apoyo, apriete, asentamiento), tu medición cambia, aunque el programa de medición se mantenga sin cambios.

Dos tipos de errores que pueden estar presentes son: Error sistemático (sesgo) y error aleatorio (dispersión).

Los errores de medición se dividen en sistemáticos (controlables, reproducibles, siempre en la misma dirección) y aleatorios (variación). Dentro de los sistemáticos, están fuentes como: condiciones ambientales y deformación de la pieza de trabajo.

El fixture puede provocar ambos:

- El fixture puede “empujar” la pieza siempre hacia el mismo lado. Las mediciones se verán consistentemente movidas.
- La pieza se asienta diferente cada vez. Tus mediciones varían hacia distintas direcciones.

#### Deformación

Muchas piezas (plásticas, paredes delgadas, piezas largas, geometrías abiertas) cambian de forma con fuerzas pequeñas. Si el clamp aprieta de más o aprieta distinto cada vez, la pieza cambia y la CMM reporta esa condición. Lo que se estará midiendo será la deformación de la pieza.

#### Datums y alineaciones

La mayoría de las tolerancias críticas (posición, perfil, perpendicularidad, paralelismo) dependen de cómo se definen los datums y como se construyen las alineaciones. Si la pieza no apoya igual, el “cero” cambia y el error se amplifica en características lejanas al origen del o los sistemas de coordenadas.

#### Medición

El cambio en el posicionamiento de la pieza puede afectar la relación de orientación entre los elementos de medición y los palpadores. Ejemplo: La medición de un barreno profundo o cavidad, donde el palpador debe estar perfectamente alineado al elemento para evitar tocar con el vástago las paredes o alguna otra zona.

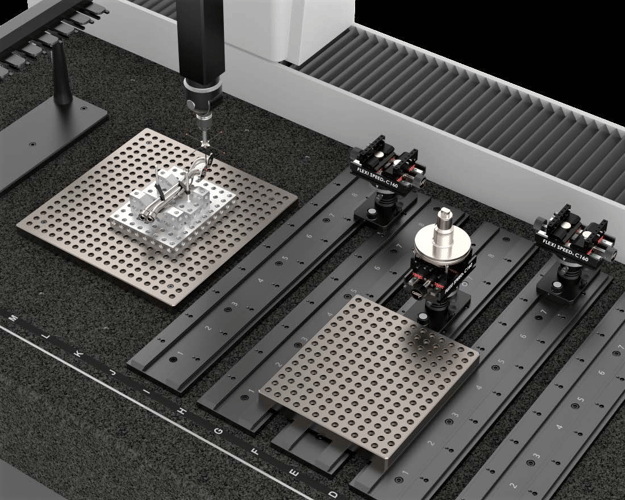

![fixture_piezas_ejem](https://www.appscmm.com/hs-fs/hubfs/fixture_piezas_ejem.png?width=625&height=500&name=fixture_piezas_ejem.png)

### Fuentes de variación en un fixture

Para diagnosticar rápido, divide las causas en cinco bloques: **contacto, fuerza, rigidez, método y ambiente**.

1.  Contacto / apoyo (dónde toca la pieza)
     - Suciedad: Virutas, rebabas, aceite o polvo en superficies de apoyo.
     - Desgaste en pines/topes (cambia alturas y puntos de contacto).
     - Puntos de apoyo “extras”: la pieza queda sobre restringida y se acomoda distinto cada vez.
2. Fuerza y secuencia de sujeción (cómo y cuánto aprietas)
     - Torque variable por operador.
     - Clamps neumáticos con presión variable.
     - Orden de apriete o montaje distinto (primero A y luego B vs al revés).
     - Clamps con juego, histéresis o desgaste.
3. Deformación de la pieza (efecto de la sujeción)
     - Paredes delgadas.
     - Piezas calientes que “ceden” más.
     - Movimiento por pallet o conveyor.
4. Rigidez del fixture (flexión y movimiento)
     - Placas base delgadas.
     - Interfaz fixture–mesa con holgura.
     - Componentes que se aflojan con el uso.
5. Ambiente y operación
     - Diferencia de temperatura entre pieza y fixture.
     - Vibración (piso, compresor, maquinaria cercana).
     - Cambios por turno: hábitos de limpieza, secuencia, fuerza.

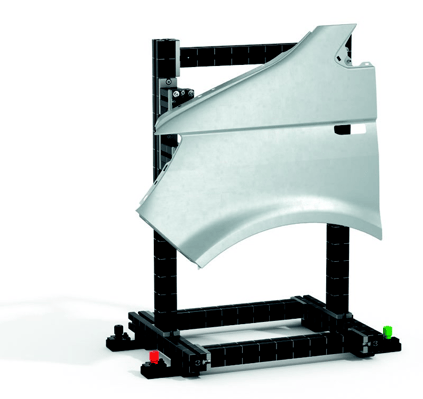

![fixture_pieza_g](https://www.appscmm.com/hs-fs/hubfs/fixture_pieza_g.png?width=423&height=400&name=fixture_pieza_g.png)

### Cómo identificar si hay variación

Para identificar si existe variación significativa asociada a tu sistema de montaje o fijación de tus piezas, se pueden realizar algunas pruebas. La meta es separar “variación de la pieza” vs “variación del montaje”.

##### Prueba #1: Repetibilidad

Qué necesitas: 1 pieza representativa (idealmente una pieza “master” estable).

Procedimiento: Realizar la medición de la pieza entre 5 a 10 veces donde se monte y desmonte la pieza después de cada medición utilizando el mismo procedimiento. Registra la medición de al menos tres características críticas o aquellas que se hayan detectado con variación.

Cómo interpretarlo: Si la dispersión entre montajes es alta, el fixture está metiendo ruido. Si la media se va siempre hacia un lado, hay sesgo (apoyo/topes/sujeción).

##### Prueba #2: Dos operadores / dos turnos

Misma pieza, mismo programa, operadores diferentes. Para identificar si es el diseño del fixture o la técnica. Si cambia mucho, el método no está estandarizado (secuencia, torque, limpieza)

##### Prueba #3: Sensibilidad a fuerza (torque/presión)

Realizar varias mediciones de la pieza de referencia donde lo que debe de variar es la fuerza de los elementos de sujeción (si aplica) Mediciones con torque bajo, nominal y torque alto. Si la medición cambia con el torque, estás midiendo deformación.

#### Señales que delatan variación por montaje

Algunas señales a tomar en consideración:

- Variación alta en posición/perfil/perpendicularidad, pero tamaños relativamente estables.
- Cambios grandes al medir con diferente dirección de palpado.
- Resultados distintos entre turnos u operadores.

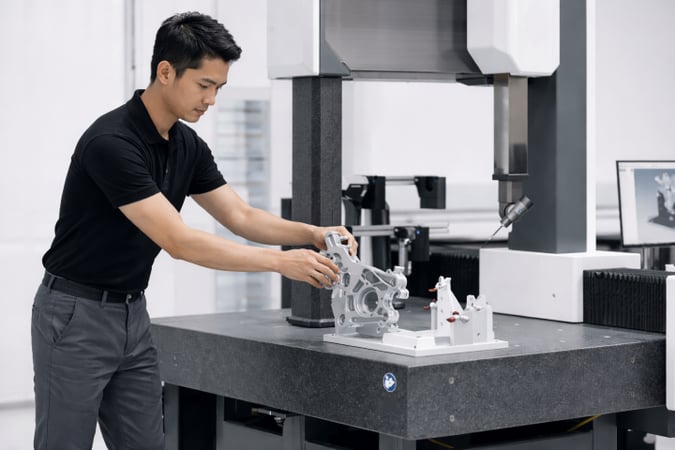

![Montaje_pieza (Small)](https://www.appscmm.com/hs-fs/hubfs/Montaje_pieza%20(Small).png?width=675&height=450&name=Montaje_pieza%20(Small).png)

### Minimizar y controlar la variación

Aquí no se trata de “hacer un fixture perfecto”, sino de reducir la variación a un nivel controlado y repetible.

Diseño del fixture: contacto repetible y sin sobre restricción.

- Usa un concepto claro de localización (por ejemplo, apoyo en puntos definidos, no en superficies ambiguas).
- Evita demasiados puntos de contacto.
- Aumenta rigidez: refuerzos, base más robusta, menos voladizos.
- Clamps para posicionar, no para deformar.

Controla fuerza y secuencia: controlar el torque empleado, así como la presión que se ejerce sobre la pieza. Secuencia estándar con instrucciones visuales (fotos), que sea coherente con el diseño y el sistema de alineación.

Rutina de limpieza y preparación: Limpieza y preparación de superficies o puntos de contacto. Inspección visual de suciedad, rebabas o elementos ajenos a la pieza.

Verificación y mantenimiento: No esperar a que falle

- Define una pieza de referencia (master) para validar repetibilidad.
- Verificación periódica (por turno o semanal, según criticidad).
- Registro de resultados para detectar variación.
- Reemplazo programado de pines/topes/insertos por desgaste.

Estrategia de medición: Generar alineaciones robustas, que ayuden a minimizar el error, uso de bucles. Reportar datos de medición asociados a la variación o el error.

Controlar la variación del fixture es de los “quick wins” más rentables: reduce falsos NG, mejora repetibilidad, hace confiable el SPC y evita autoajustes incorrectos. Antes de culpar a la máquina o al proceso, valida el montaje: muchas veces el problema está ahí.
