# Calibración en Polyworks

![](https://www.appscmm.com/hubfs/Portadas_blog_15.png)

- julio 27, 2023

![Carlos Mares](https://www.appscmm.com/hubfs/user.jpeg)

[Carlos Mares](https://www.appscmm.com/blog/author/carlos-mares)

El proceso de calibración de palpadores es uno de los procesos fundamentales previos al uso de la maquina de medición por coordenadas (CMM), dependiendo de lo critico del proceso o el procedimiento se puede realizar hasta una vez cada turno.

## Esfera de referencia

La esfera se utiliza como punto de referencia para asegurar la precisión y exactitud de las mediciones realizadas por los palpadores. La esfera de referencia se coloca estratégicamente en la CMM y se utiliza para verificar la alineación y la corrección de cualquier desviación en los palpadores. Es crucial calibrar regularmente los palpadores para garantizar la confiabilidad de las mediciones y la calidad de los resultados obtenidos.

La información de la esfera se ubica en la barra inferior del software, en las propiedades del dispositivo (primer icono):

![barra_dispositivo](https://www.appscmm.com/hs-fs/hubfs/barra_dispositivo.png?width=600&height=81&name=barra_dispositivo.png)

Dentro de las propiedades, la esfera de referencia se ubica en la primer pestaña:

![ventana_config_polyw](https://www.appscmm.com/hs-fs/hubfs/ventana_config_polyw.png?width=635&height=400&name=ventana_config_polyw.png)

La información significativa previo a calibrar es verificar los valores de:

1. Diámetro (acorde al certificado de calibración).
2. Diámetro del vástago de la esfera.
3. Orientación (vectores i,j,k)

Para validar la esfera, seleccionar esfera, clic derecho editar; de no contar aun con una, seleccionar crear y agregar la información. Se cierra la ventana y posteriormente ir al icono para localizar la esfera![locate_sphere](https://www.appscmm.com/hs-fs/hubfs/locate_sphere.png?width=51&height=50&name=locate_sphere.png).

La localización permite ubicar la esfera en el espacio de medición de la CMM. Al seleccionar, se abre la ventana:

![locate_sphere_cnc](https://www.appscmm.com/hs-fs/hubfs/locate_sphere_cnc.png?width=285&height=400&name=locate_sphere_cnc.png)

Designar los parámetros con los que se realzara la calibración, información de la esfera, palpado, distancia de búsqueda y retracción. Una vez este ubicada la esfera se proba realizar la calibración de los palpadores y posiciones que se requieran en la medición.

## Herramientas

Las herramientas (tools) de palpado, se ubican en la ventana de propiedades del dispositivo, segunda pestaña, donde se pueden agregar, editar o eliminar las herramientas.

![Ventana_tools](https://www.appscmm.com/hs-fs/hubfs/Ventana_tools.png?width=635&height=400&name=Ventana_tools.png)

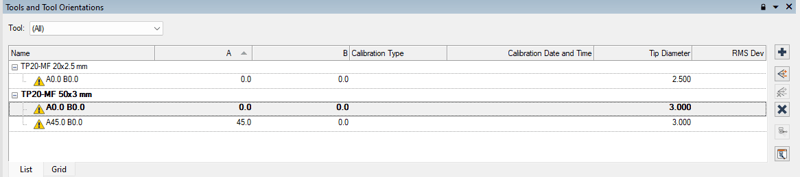

Al seleccionar el icono de ![Tools_ori](https://www.appscmm.com/hs-fs/hubfs/Tools_ori.png?width=41&height=50&name=Tools_ori.png)se mostraran las herramientas y sus orientaciones en la siguiente ventana:

![tools_ori_lista](https://www.appscmm.com/hs-fs/hubfs/tools_ori_lista.png?width=800&height=178&name=tools_ori_lista.png)

La vista principal es en forma de lista, la segunda vista es mediante la rejilla, la cual es muy util para crear nuevas orientaciones de las herramientas.

![tools_ori_grid](https://www.appscmm.com/hs-fs/hubfs/tools_ori_grid.png?width=800&height=331&name=tools_ori_grid.png)

La vista de rejilla muestra todos los ángulos disponibles que se pueden seleccionar.

## Calibración

Desde las opciones disponibles desplegadas por el icono de herramientas y orientaciones, se realiza la calibración. Primero se selecciona el o los ángulos de alguna de las pestañas y se selecciona el icono de ![calibrar_polyw](https://www.appscmm.com/hs-fs/hubfs/calibrar_polyw.png?width=55&height=50&name=calibrar_polyw.png). Lo que despliega la ventana:

![ventana_cali_poly](https://www.appscmm.com/hs-fs/hubfs/ventana_cali_poly.png?width=245&height=400&name=ventana_cali_poly.png)

Se definen los parámetros casi idénticos que los disponibles para la localización de la esfera de referencia. Los datos sobre los estados de las herramientas se componen de tres.

![ventana_estatus_polyw](https://www.appscmm.com/hs-fs/hubfs/ventana_estatus_polyw.png?width=613&height=400&name=ventana_estatus_polyw.png)

Si la calibración fue exitosa la orientación se coloca con una palomita de verificación, si hubo un error o no esta calibrada, con un triangulo de advertencia y si esta seleccionado un ángulo se ilumina el recuadro.
